ZJ50DBS全数字控制交流变频电动钻机

ZJ50DBS全数字控制交流变频电动钻机是一款集先进自动化控制、高效动力传动与人性化操作体验于一体的现代化钻井装备，ZJ50DBS型石油钻机可用于钻进到5000米（127mm钻杆）钻井作业，最大钩载3500kN。该钻机采用机电液气一体化数字控制设计，具备优异的自动化、智能化和信息化水平，可广泛应用于陆地中深井油气勘探开发作业。

核心特点：

智能控制系统：以PLC和全数字变频控制为核心，搭载矢量驱动技术，实现游车速度与位置的高精度闭环控制，具备防碰、防卡、自动纠偏、能耗制动、悬停等功能，提升钻井过程的安全性与自动化水平。

直驱顶驱：配备DQ500Z直驱顶驱，通过交流变频电机直接驱动主轴进行钻进，省去传统齿轮箱结构，传动效率高、噪音低、维护成本低。主轴、电机、刹车等关键部件均采用高强度材料与冗余设计，具备过载保护、过热保护、应急制动等多重安全机制。

独立电驱动系统：绞车、转盘、顶驱、泥浆泵均采用独立交流变频驱动，互不干扰，可实现无级调速，更好地满足复杂钻井工艺需求。

结构可靠、适应性强：井架为K型结构，底座为弹弓式设计，均利用绞车动力起升，整体结构紧凑、工作可靠、移运便捷，符合HSE规范要求。设备可在-20℃-50℃环境及湿度≤90%的条件下稳定运行。

关键部件性能优异：

绞车配备双变频电机驱动，主刹车为液压盘式刹车，所有运行参数均实现数字化控制；

顶驱使用永磁同步电机，额定功率746kW，峰值扭矩达110kN·m，支持无级调速，采用液压盘式主刹车+电磁辅助刹车系统，制动安全可靠。

配备2台1600HP变频驱动泥浆泵，排量调节方便、可靠性高。

主电源优先使用网电（2500kVA专变），配备1200kW柴油发电机组作为应急电源，VFD房集成主要电气设备，整体自持能力强。

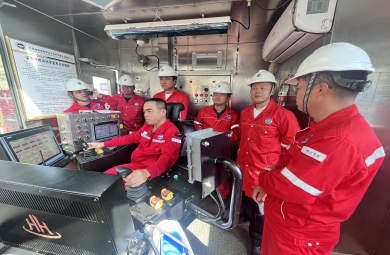

司钻可在控制室内完成主要设备操作，实时显示、存储与管理钻井参数，提升操作便捷性与数据追溯能力。

主要技术参数：

应用实例：

2025年，该钻机应用于贵州省麻江县黔麻页1井施工，完钻井深2308米，取心251.8米。

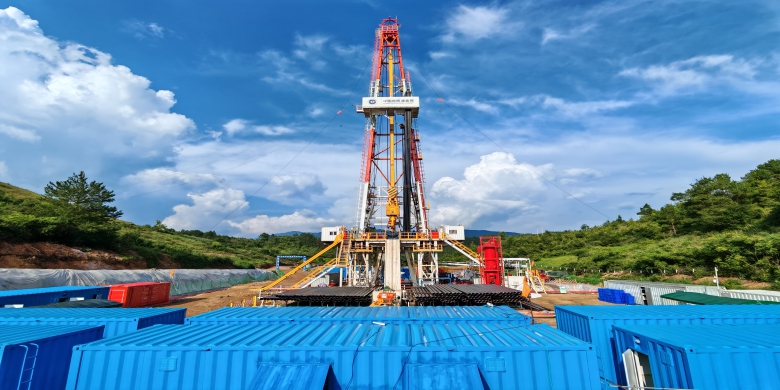

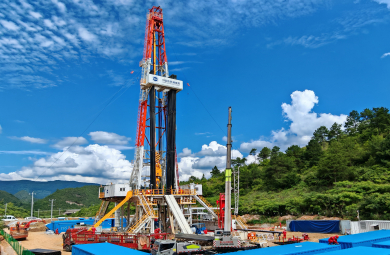

ZJ50DBS钻机在贵州凯里黔麻页1井施工
